許多人對橋架和線槽認識很模糊，一部分人認為他們是同一種產品，有些則認為他們是完全不一樣的，或許有人可笑的認為橋架是用在橋下面；其實橋架跟線槽用途都是保護電纜線纜的，但是他們應用的方向又有些不一樣。十年橋架線槽老師傅告訴你橋架和線槽如何區分。

　　關于橋架

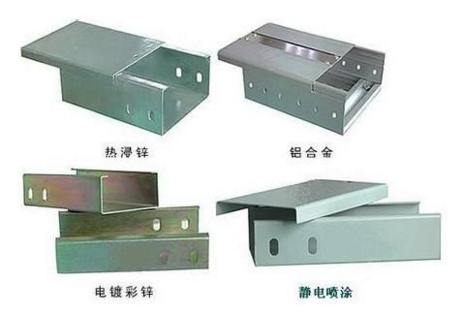

　　橋架分為：槽式、托盤式和梯架式、網格式等結構，由支架、托臂和安裝附件等組成?？梢元毩⒓茉O，也可以附設在各種建（構）筑物和管廊支架上，體現結構簡單、造型美觀、配置靈活和維修方便等特點，全部零件均需進行鍍鋅處理，安裝在建筑物外露天的橋架，如果是在鄰近海邊或?qū)儆诟g區，則材質必須具有防腐、耐潮氣、附著力好，耐沖擊強度高的物性特點。

　　橋架是一個支撐和放電纜的支架。橋架在工程上用的很普遍，只要鋪設電纜就要用橋架，電纜橋架作為布線工程的一個配套項目，目前尚無專門的規范指導，個生產廠家的規格程式缺乏通用性，因此，設計選型過程應根據弱電各個系統纜線的類型、數量，合理選定適用的橋架。電纜橋架具有品種全、應用廣、強度大、結構輕、造價低、施工簡單、配線靈活、安裝標準、外型美觀等特點。

　　橋架的分類：梯級式電纜橋架、托盤式電纜橋架、槽式電纜橋架、大跨距電纜橋架。

　　關于線槽

　　線槽又名走線槽、配線槽、行線槽（因地方而異），用來將電源線、數據線等線材規范的整理，固定在墻上或者天花板上的電工用具。一般有塑料材質和金屬材質兩種，可以起到不同的作用。

　　線槽分為：絕緣配線槽、撥開式配線槽、迷你型配線槽、分隔型配線槽、室內裝潢配線槽、一體式絕緣配線槽、電話配線槽、日式電話配線槽、明線配線槽、圓形配線管、展覽會用隔板配線槽、圓形地板配線槽、軟式圓形地板配線槽、蓋式配線槽等。根據材質的不同，線槽按劃分多種，常用的有環保PVC線槽、無鹵PPO線槽、無鹵PC/ABS線槽、鋼鋁等金屬線槽等等。

　　線槽特性：適合大跨距安裝、安裝極為方便、極為安全可靠、布線靈活、互換性強。

　　橋架和線槽的區別

　　1、尺寸規格有所不同。橋架相對大（200×100到600×200），線槽相對較小。 若電纜電線比較多，建議用橋架。

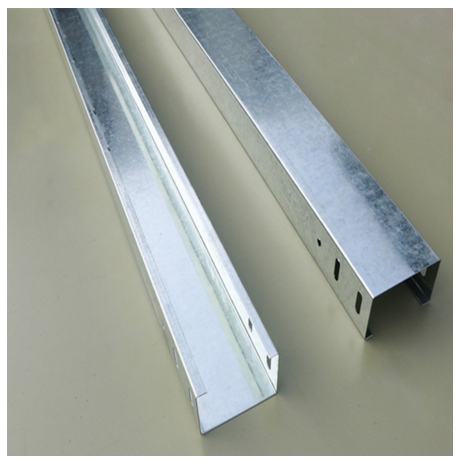

　　2、材料厚度不同。根據JGJ16-2008-5.1金屬線槽也稱槽式橋架，一般由0.4-1.5mm厚的整張鋼板彎制而成的槽型部件，概念上與橋架區別是高、寬比不同，盤架淺而寬，金屬線槽是具有一定的深度和封閉性。但是橋架比線槽更加結實，更多的用來放電纜，當然也可以放電線，通常是強電系統用。

　　3、填充率不同。根據JGJ16-20088.5.3，線槽內電線電纜的總截面不應超過線槽內截面的20%，載流導體不超過30根，而橋架是電纜的總截面不應超過截面的40%。這是由于安裝高度不同所致，安裝高度較低必須有蓋板，有蓋板散熱不好，填充率就要小一些。

　　4、密封性不同。金屬線槽密封較好，不一定要支架支撐，可以在電纜溝和建筑夾層中敷設。槽式橋架有些是半敞開式的，一定要有支架做支撐，在屋內或屋外一般沿空中架設。

　　5、強度不同。橋架主要用于敷設電力電纜和控制電纜，線槽的強度較低，通常用于敷設導線和通訊線纜，比如網絡電話等。

　　6、拐彎半徑不同。橋架拐彎半徑比較大，線槽大部分拐直角彎。

　　7、跨距不同。橋架跨距比較大，線槽比較小。因此固定支架差別較大，支吊架的個數差別大。

　　8、支吊架間距不同。根據JGJ16-2008，線槽為不大于2m，橋架為1.5~3m。

　　9、安裝方式不同。橋架有專門規范（詳見CECS31.91），而線槽無專門規范固定。

　　10、加蓋板問題。在CECS31《鋼制電纜橋架工程設計規范》中的定義為橋架是統稱，蓋板為附件，在JGJ16-20088.10.3提到過，橋架安裝高度不能滿足要求時，應加蓋板保護。也就是說橋架這個詞的定義是不含蓋板的。但在GB29415-2013《耐火電纜槽盒》中，線槽是含蓋板的，是線槽的一個整體。

       以上就是關于橋架線槽的區別，橋架和線槽都是現實生活中在建筑行業使用較多的兩款產品，所有要想購買到質量過硬的產品，一定要到知名的橋架線槽廠家購買。更多關于橋架線槽知識，歡迎咨詢深圳市億富興，一家專注橋架線槽線管的廠家。
